ノースパワーTOPページチャージコントローラー>SS-MPPT-15L





モーニングスター製チャージコントローラー
製品名 チャージコントローラーTSシリーズ
品番 ECC-***
メーカー モーニングスター社
主要仕様 充電制御・放電制御
製品名 価格(税込み)
SS-MPPT-15L(15A) \58,423-

SS-MPPT-15Lのオプションパーツの詳細はこちら

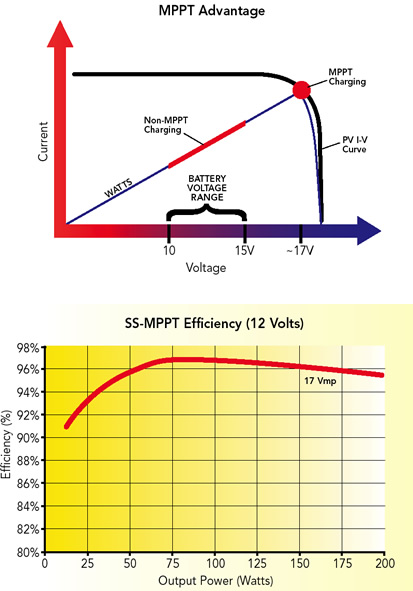

トラックスター最大電力追尾方式(MPPT)を、独立型ソーラーシステムのコントローラーに採用。最大97%以上の高い変換効率で、発電ロスをほとんど抑え、ソーラーパネルやアレイの持つ最大限の発電電力を引き出します。また、従来の方式では、大幅なロスを避け得なかった高電圧仕様のソーラーパネルも、TS MPPTコントローラーにより、ほとんどロスなく使用が可能となります。

■太陽エネルギーを最大限活用

ソーラーアレイ(複数のソーラーパネルを組み合わせたもの)では、日射が悪い時や日陰等により、アレイ全体の最大発電電力点は変化します。また、電気特性の異なるソーラーパネルを組み合わせたアレイの場合も、同様なことがおこります。 SS-MPPT-15Lは、ソーラーパネルやアレイの総合最大発電電力点を常に追跡、その時々の状況に合わせて電圧を調整し、最も高い電流をバッテリーに送り込みます。

■出力電圧の高いソーラーパネルも使用可能

SS-MPPT-15Lで制御することにより、独立型ソーラーシステムのパネルとして、出力電圧の高い薄膜系や住宅系統連系用のソーラーパネルも使用が可能です。

■36V/24Vソーラーアレイで12V/24Vバッテリーの充電可能

通常、36V/24Vソーラーシステムで充電する場合のバッテリーは、同じく36V/24Vにする必要がありますが、SS-MPPT-15Lは、36V/24Vアレイの電圧をコンバートし、24Vあるいは12Vバッテリーに充電することが出来ます。

■低コストでシステムの構築可能

従来のMPPTコントローラーは、容量も大きく高価であったため、小型のソーラーシステムに組み込むことには、コスト的に難がありました。SS-MPPT-15Lは、最大400Wpまでの小型システム用に設計されており、システムでのコストバランスもとれるようにしています。また、独立電源用のソーラーパネルより比較的安価な、住宅系統連系用や薄膜系のソーラーパネルが使用出来るようになり、配線ケーブルのサイズも落とすことが出来ます。従って、従来より低コストでシステムの構築が可能です。

■風力発電や水力発電システムでの転換負荷制御にも使用可能

風力発電機や水力発電機で、捨て負荷を使い、バッテリーを充電する際の、転換負荷制御機能もあります。(PC経由でのプログラムが必要)

■負荷制御機能付き

直流の電気器具が接続出来る負荷端子を装備。バッテリー低電圧保護回路付き。

■コンパクトなサイズで高い耐久性

場所をとらないコンパクトなサイズ、 アルミダイキャスト製の強固なハウジング。 DINレールへの取り付け対応。高い信頼性と耐久性は、一般民生用はもとより、業務用としての使用も可能です。

・デジタルリモートメーター・ディスプレー RM-1(オプション)を接続すれば、「充電電圧電流のモニター」、「発電電力の積算表示」、「バッテリー電圧モニター」、「システムエラーチャック」など、システムデータのモニターが出来ます。

・発電データ等の記録(過去30日分)と、接続しているソーラーシステムの変数(パラメーター)の記録が可能です。記録の取り出しや、変数のプログラムはPC経由で行うことが出来ます。また、充電電圧等のカスタム設定も、PCで可能です。

・システム電圧12V/24Vでのソーラーシステムのコントローラーとして使用可能。
・最大出力200W(システム電圧12V)、400W(システム電圧24V)までのソーラーパネルの制御可能。

・4段階充電方式(バルク、吸収、フロート、均等化充電)によるバッテリーへの効率的完全充電。

・保護回路:過充電、逆電流、短絡、過電流、過電圧、過負荷、過熱、逆接、サージ電圧保護回路装備。

・充電状態やシステムエラーをLEDランプで表示、警告。



◆チャージコントローラー SS-MPPT-15L 仕様表
SS-MPPT-15L 仕様
製 品 名 ( 型 式 ) MORNINGSTAR社(米国)
制御機能 充電/放電制御
最大変換効率 97.5%
システム電圧 12V/24V
最大入力電圧 75V
最大充電電流 15A
最大入力電力 200W(12Vバッテリー)、400W(24Vバッテリー)
最大負荷電流 15A
バッテリー過電圧遮断/復帰※1 11.5V/12.6V、11.0V/12.1V
最低バッテリー
電圧
7V
自己消費電流 35mA
サージ保護 4 x 1500W
充電方式 MPPT 4段階充電
バルク、吸収、フロート、均等化※2
バッテリー対応※3 バッテリー対応※3 ジェル、AGM、密閉型、非密閉型
充電電圧※4
(24Vシステム:左記×2)
最大充電電圧 15V
吸収充電14.0V/14.1V/14.3V/14.4V
フロート充電 13.7V 均等化充電 14.5V/14.9V
周囲温度範囲 -40℃〜+60℃
蔵置温度範囲 -55℃〜+100℃
温度補正(内蔵) -5mV/℃/cell (25℃ ref)
保護回路 ソーラー短絡、過入力電流/電圧、過負荷、負荷短絡、ソーラー/負荷/バッテリー逆接、過熱、サージ、夜間逆流
ハウジング アルミダイキャスト/プラスチックカバー
外形寸法 169 x 64 x 73mm
取付穴 φ5.0mm x 4
重量 650g
取得規格 CE、RoHS、ISO9001
オプション デジタルリモートメーターディスプレー RM-1
リモート温度センサー RTS
PC接続用 MeterBusアダプター
価格(税込) \56,800-
※1   DIPスイッチで選択
※2   均等化充電を自動で行うか否かは、DIPスイッチで選択
※3、4 充電対象のバッテリーのタイプにより、DIPスイッチの選択とジャンパープレートの取付/取り外しで充電電圧等の調整可能。また、PC経由での設定も可能。

品 番 品 名 価 格(税込み)
ECC-101 SS-MPPT-15L(15A) \58,423-
ECC-102 RM-1 LCDメーター \19,440-

SS-MPPT-15Lのオプションパーツの詳細はこちら
