ノースパワーTOPページ＞チャージコントローラー＞未来舎製PV-1212D1A
 |
|
 |
|
| 製品名 |
PV-1212D1A |
| 品番 |
ECC-070 |
| メーカー |
未来舎 |
| 主要仕様 |
定格容量12A、充・放電制御、
夜間タイマー制御機能付き |
|
|
|
|
チャージコントローラーPV-1212D1A(12V)
|
\22,770-(税込み)
|
|
|
| チャージコントローラーPV-1230D1ABr(12V) |
\31,460-(税込み) |
|
|
| チャージコントローラーPV-2412D1(24V) |
\31,460-(税込み) |
|
|
|
| 備 考 |
DC12V(PV-1212D1Ar/PV-1230D1Ar)/DC24V(PV-2412D1)系に使用できます。充・放電制御機能、夜間タイマー制御機能がついています。 |

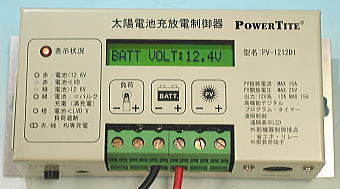

PV-1212D1A
製品概要
PWMマイコン制御による充電で、12V系太陽電池で得られる直流電流を効率よく充電できます。静かなソリッドステート構造で３段階(バルク、アブソーブ、フロート)充電を行います。
このコントローラーの最大の特徴は、今まで高価だったLCD表示機能で、当日の電流量や、ソーラーパネルの電圧、バッテリー電圧、ソーラーパネルからの電流値、前日、前々日の積算電流値が確認でき、また3色LEDにより電池状態の監視ができます。
充電電圧設定は、密閉式、湿式などのバッテリーに対応できるようにプッシュスイッチにより、自由に設定可能です。
均等化充電機能も備えており、手動または自動により、定期的にバッテリーを活性化させます。
夜間タイマー機能を装備しており、夜間照明用などとしてタイマー制御が可能です。夜間タイマーの仕組みは、太陽電池の出力電圧から日没を検知して制御しています。
また、外部制御リレー内蔵により、DC-ACインバーター等の大電流機器の遠隔制御が可能です。（リレー容量：最大1Aまで）
対応可能なインバーターは、以下のようになります。
未来舎FI-S126/FI-S256（正弦波インバーター）、
FI-200260F/FI-200350F/FI-200510F（擬似正弦波インバーター）
夜間タイマー設定種類 |
|
|
|
|
日中 |
|
夜間 |
| ・OFF |
|
|
| ・2HR ON |
|
|
| ・4HR ON |
|
|
| ・6HR ON |
|
|
| ・8HR ON |
|
|
| ・10HR ON |
|
|
| ・3/OFF/1 |
|
|
| ・4/OFF/2 |
|
|
| ・6/OFF/2 |
|
|
| ・DK-DN |
|
|
|
|
| ◆PV-1212D1Aの仕様表 |
|
|
| 製 品 名 ( 型 式 ) |
PV-1212D1A |
|
| メ ー カ ー 名 |
未来舎 |
|
| 制 御 機 能 |
充・放電制御、夜間タイマー、インバーター制御(同社製に限る) |
|
| 定格充電電流上限 |
12[A] |
|
| 適用システム電圧 |
DC12V系 |
|
| 最大入力電圧 |
DC26 [V] |
|
| 充電制御電圧 |
HVD、HVR任意設定可能 |
|
| 放電制御電圧 |
LVD、LVR任意設定可能 |
|
| 周囲環境温度 |
-20〜＋50 [℃] |
|
| 温度補正 |
オプション(-30mV/℃) |
|
| 負荷制御(LOAD端子) |
12 [A]まで |
|
| 負荷切断電圧/復帰電圧 |
出荷設定時11.5V/12.5V |
|
| 自己消費電流 |
30 [mA] |
|
| 外形寸法 |
縦85×横150×高さ45[mm] |
|
| 重 量 |
470 [g ] |
|
| 備 考 |
オプションパーツ
・温度センサー |
|
|
|
◆外形寸法図
|
 |
|
◆表面LCDディスプレー
下記の順に表示が
変わります。
・バッテリー電圧
・太陽電池電圧
・太陽電池電流
・その日の積算電流
・前日の積算電流
・前々日の積算電流
|
|
|
| チャージコントローラーPV-1212D1A |
\22,770-(税込み)
|
|
|
PV-1230D1ABr
 |
12V系のすべての太陽電池に対応し、また密閉電池及び湿式電池、その他カルシウム、アンチモン電池にも使用可能。
LCD表示により当日の発電量を確認できます。3色LEDにより、電池状態の監視ができます。
|
| ◆PV-1230D1ABrの仕様表 |
|
|
| 製 品 名 ( 型 式 ) |
PV-1230D1ABr |
|
| メ ー カ ー 名 |
未来舎 |
|
| 制 御 機 能 |
充・放電制御、夜間タイマー、インバーター制御(同社製に限る) |
|
| 定格充電電流上限 |
30[A] |
|
| 適用システム電圧 |
DC12V系 |
|
| 最大入力電圧 |
DC26[V] |
|
| 充電制御電圧 |
HVD、HVR任意設定可能 |
|
| 放電制御電圧 |
LVD、LVR任意設定可能 |
|
| 周囲環境温度 |
-20〜＋50 [℃] |
|
| 温度補正 |
オプション(-30mV/℃) |
|
| 負荷制御(LOAD端子) |
30 [A]まで |
|
| 負荷切断電圧/復帰電圧 |
出荷設定時11.5V/12.5V |
|
| 自己消費電流 |
13 [mA] |
|
| 外形寸法 |
縦85×横202×高さ59.5[mm] |
|
| 重 量 |
670 [g ] |
|
| 備 考 |
オプションパーツ
・温度センサー |
|
|
PV-2412D1
 |
24V系のすべての太陽電池に対応し、また密閉電池及び湿式電池、その他カルシウム、アンチモン電池にも使用可能。
LCD表示により当日の発電量を確認できます。3色LEDにより、電池状態の監視ができます。
動作電流（負荷なし）：30mA
|
| ◆PV-2412D1の仕様表 |
|
|
| 製 品 名 ( 型 式 ) |
PV-2412D1 |
|
| メ ー カ ー 名 |
未来舎 |
|
| 制 御 機 能 |
充・放電制御、夜間タイマー、インバーター制御(同社製に限る) |
|
| 定格充電電流上限 |
12[A] |
|
| 適用システム電圧 |
DC24V系 |
|
| 最大入力電圧 |
DC52[V] |
|
| 充電制御電圧 |
HVD、HVR任意設定可能 |
|
| 放電制御電圧 |
LVD、LVR任意設定可能 |
|
| 周囲環境温度 |
-20〜＋50 [℃] |
|
| 温度補正 |
オプション(-60mV/℃) |
|
| 負荷制御(LOAD端子) |
12[A]まで |
|
| 自己消費電流 |
13[mA] |
|
| 外形寸法 |
縦85×横150×高さ45[mm] |
|
| 重 量 |
470 [g ] |
|
| 備 考 |
オプションパーツ
・温度センサー |
|
|
|
チャージコントローラーPV-1212D1A(12V) |
\22,770-(税込み)
|
|
|
チャージコントローラーPV-1230D1ABR(12V) |
\31,460-(税込み) |
|
|
| チャージコントローラーPV-2412D1(24V) |
\31,460-(税込み) |
|
|
|
お急ぎの場合や、納期に制限のある場合には、必ず事前に納期についてお問い合わせくださいますよう、お願い申し上げます。
|
