ノースパワーTOPページチャージコントローラー>SHSシリーズ

チャージコントローラーSHSシリーズ
モーニングスター製チャージコントローラー
製品名 SHSシリーズ
(SOLAR HOME SYSTEMSシリーズ)
品番 ECC-***
メーカー モーニングスター社
主要仕様 定格容量6A、10A
DC12V系専用
製品名 価格(税込み)
SHS-6(最大6A、12V系用) \7,344-
SHS-10(最大10A、12V系用) \10,584-

製品概要
チャージコントローラーSHSシリーズは、一般のご家庭で小型ソーラー電源システムをお作りになるときに、お手軽にご使用いただけるように価格を抑えたエコノミータイプのコントローラーです。コントローラーに必要な最新機能は残し、ご家庭使用ということで筐体構造を極力簡素化し、コストの削減を図りました。

本体はコンパクトな薄型で、設置スペースを最小限に抑えておりますので、システム部品として使いやすく、様々な分野での小型ソーラーシステムで利用可能です。

本体に温度センサーを内蔵しており、自動で充電電圧を温度補正します。周囲温度も-25℃から50℃の広い範囲にわたって使えますので、寒冷地への設置も安心です。

充電中を示す「グリーンLEDランプ」及びバッテリーの大まかな容量状態を示す「グリーン、黄色、赤LEDランプ」装備。容量を越えるソーラーパネルや負荷を接続したとき、配線ミスをしたときにもこの3色LEDで表示されます。

◆SHS-6の仕様表
製品名(型式) SHS-6
メ ー カ ー 名 モーニングスター社
制 御 機 能 充・放電制御
充電方式 PWM
定格充電電流 6 [A]まで
適用システム電圧 DC12V系専用
最大入力電圧 25 [V]
充電電圧
(室温時)
14.3 [V]
14.4 [V]
(均等化充電時)
周囲環境温度 -25〜+50 [℃]
温度補正 本体内蔵
(- 30mV/℃)
負荷制御
(LOAD端子)
最大6Aまで
負荷遮断電圧
/復帰電圧
11.5[V]
/ 12.6[V]
均等化
充電サイクル
28日/1-2時間
自己消費電流 最大8 [mA]
外形寸法 縦66×横151
×厚36 [ mm ]
重 量 113[ g ]
備 考 非密閉型液式、
密閉型AGM方式蓄電池対象。
ジェル式蓄電池は不可
◆SHS-10の仕様表
製品名(型式) SHS-10
メ ー カ ー 名 モーニングスター社
制 御 機 能 充・放電制御
充電方式 PWM
定格充電電流 10 [A]まで
適用システム電圧 DC12V系専用
最大入力電圧 25 [V]
充電電圧
(室温時)
14.3 [V]
14.4 [V]
(均等化充電時)
周囲環境温度 -25〜+50 [℃]
温度補正 本体内蔵
(- 30mV/℃)
負荷制御
(LOAD端子)
最大10Aまで
負荷遮断電圧
/復帰電圧
11.5[V]
/ 12.6[V]
均等化
充電サイクル
28日/1-2時間
自己消費電流 最大8 [mA]
外形寸法 縦66×横151
×厚36 [ mm ]
重 量 113[ g ]
備 考 非密閉型液式、
密閉型AGM方式蓄電池対象。
ジェル式蓄電池は不可

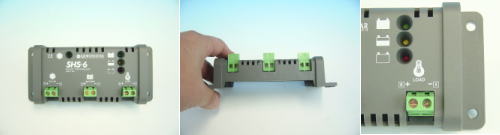

ご参考資料
チャージコントローラーSHSシリーズ
充電状況を
3色のLEDにて表示
ケーブルは
最大5.5平方mmまで
固定用ビス穴
φ5.0mm×4

品 番 品 名 価 格(税込み)
ECC-06H SHS-6(最大6A、12V系用) \7,344-
ECC-10H SHS-10(最大10A、12V系用) \10,584-
