ノースパワーTOPページチャージコントローラー>サンライトシリーズ

チャージコントローラー SL-10L
モーニングスター製チャージコントローラー
製品名 サンライトシリーズ
品番 ELC-***
メーカー モーニングスター社
主要仕様 定格容量10A
夜間負荷制御機能
製品名 価格(税込み)
SL-10L-12V(最大10A、12V系用) \21,384-
\19,700-
SL-10L-24V(最大10A、24V系用) \23,544-
\22,700-

製品概要
チャージコントローラーSLシリーズは、PWM充電により、発生ガス量を最小限に抑えつつ、バッテリーの完全充電を行います。ソリッドステート構造ですので充電中も静かです。

密閉型と非密閉型のバッテリーに対応しておりますので、バッテリーの種類に応じた適切な充電電圧制御が可能です。

本体に温度センサーを内蔵しており、自動で充電電圧を温度補正します。周囲温度も-40℃から85℃の広い範囲にわたって使えますので、寒冷地や比較的高温となる制御盤内への設置も安心です。

ネジで本体を固定するためのリブが付いておりますし、端子台にも大型ターミナルを採用していますので、取付工事、結線工事が楽に出来ます。

本体はコンパクトな薄型で、設置スペースを最小限に抑えておりますので、システム部品として使いやすく、様々な分野での産業用小型ソーラーシステムで利用されています。

必要にして十分な機能を備え、余分なものを一切廃した作りになっておりますので、コストパフォーマンスとスペース効率に優れたチャージコントローラーです。
◆SL-10L-12Vの仕様表(12V系用モデル)
製 品 名 ( 型 式 ) SL-10L-12V
メ ー カ ー 名 モーニングスター社
制 御 機 能 充・放電、
夜間タイマー制御
定格充電
電流上限
10 [A]まで
適用システム
電圧
DC12V系専用
動 作 電 圧 DC10〜15 [V]
最大入力電圧 25 [V]
充電電圧
(室温時)
開放型バッテリー:14.4 V
密閉型バッテリー:14.1 V
周囲環境温度 -40〜+80 [℃]
温度補正 -27 [mV/℃]
負荷制御
(LOAD端子)
最大10Aまで
負荷切断電圧
/復帰電圧
11.7[V] / 12.8[V]
自己消費電流 6〜10 [mA]
外形寸法 縦55×横168
×厚34 [ mm ]
重 量 260[ g ]
◆SL-10L-24Vの仕様表(24V系用モデル)
製 品 名 ( 型 式 ) SL-10L-24V
メ ー カ ー 名 モーニングスター社
制 御 機 能 充・放電
夜間タイマー制御
定格充電
電流上限
10 [A]まで
適用システム
電圧
DC24V系専用
動 作 電 圧 DC20〜30 [V]
最大入力電圧 44 [V]
充電電圧
(室温時)
開放型バッテリー:28.8 V
密閉型バッテリー:28.2 V
周囲環境温度 -40〜+80 [℃]
温度補正 -54 [mV/℃]
負荷制御
(LOAD端子)
最大10Aまで
負荷切断電圧
/復帰電圧
23.4[V] / 25.6[V]
自己消費電流 6〜10 [mA]
外形寸法 縦55×横168
×厚34 [ mm ]
重 量 260[ g ]
ご参考資料

本体前面右側のダイヤルスイッチを設定することにより、以下のような10種類のモードで、夜間タイマー運用が可能です。

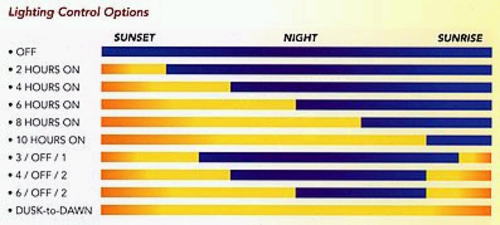

チャージコントローラーSLシリーズ夜間タイマーイメージ図
・OFF
・2HOURS ON
・4HOURS ON
・6HOURS ON
・8HOURS ON
・10HOURS ON
・3/OFF/1
・4/OFF/2
・6/OFF/2
・DUSK-to-DAWN
:負荷はずっとOFFのままです。
:日没検出後2時間、負荷がONになります。
:日没検出後4時間、負荷がONになります。
:日没検出後6時間、負荷がONになります。
:日没検出後8時間、負荷がONになります。
:日没検出後10時間、負荷がONになります。
:日没検出後3時間と日の出前1時間、負荷がONになります。
:日没検出後4時間と日の出前2時間、負荷がONになります。
:日没検出後6時間と日の出前2時間、負荷がONになります。
:日没検出後、日の出までの間、負荷がONになります。

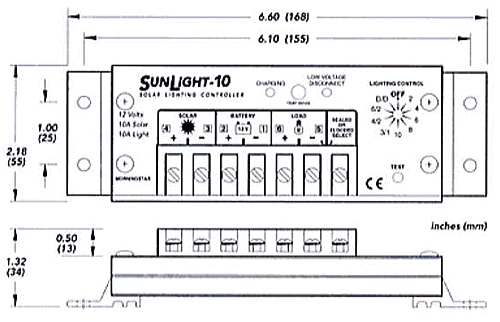

◆外形寸法図チャージコントローラーSLシリーズ寸法図
品 番 品 名 価格(税込)
ELC-010 SL-10L-12V \21,384-
\19,700-
ELC-011 SL-10L-24V(最大10A、24V系用) \23,544-
\22,700-
