ノースパワーTOPページチャージコントローラー>SSシリーズ

チャージコントローラー SS-6L SS-10L SS-20L
モーニングスター製チャージコントローラー
製品名 サンセーバーシリーズ
品番 ECC-***
メーカー モーニングスター社
主要仕様 定格容量6A、10A、20A
製品名 価格(税込み)
SS-6L-12V(最大6A、12V系用) \9,978-
\8,820-
SS-10L-12V(最大10A、12V系用) \15,223-
\13,500-
SS-10L-24V(最大10A、24V系用) \15,942-
\14,900-
SS-20L-12V(最大20A、12V系用) \21,292-
\17,800-
SS-20L-24V(最大20A、24V系用) \23,452-
\19,600-

製品概要
チャージコントローラーSSシリーズは、PWM充電により、発生ガス量を最小限に抑えつつ、バッテリーの完全充電を行います。ソリッドステート構造ですので充電中も静かです。

密閉型と非密閉型のバッテリーに対応しておりますので、バッテリーの種類に応じた適切な充電電圧制御が可能です。

本体に温度センサーを内蔵しており、自動で充電電圧を温度補正します。周囲温度も-40℃から85℃の広い範囲にわたって使えますので、寒冷地や比較的高温となる制御盤内への設置も安心です。

ネジで本体を固定するためのリブが付いておりますし、端子台にも大型ターミナルを採用していますので、取付工事、結線工事が楽に出来ます。

本体はコンパクトな薄型で、設置スペースを最小限に抑えておりますので、システム部品として使いやすく、様々な分野での産業用小型ソーラーシステムで利用されています。

必要にして十分な機能を備え、余分なものを一切廃した作りになっておりますので、コストパフォーマンスとスペース効率に優れたチャージコントローラーです。

◆SS-6L-12Vの仕様表
製 品 名 ( 型 式 ) SS-6L-12V
メ ー カ ー 名 モーニングスター社
制 御 機 能 充・放電制御
定格充電
電流上限
6 [A]まで
適用システム
電圧
DC12V系専用
動 作 電 圧 DC10〜15 [V]
最大入力電圧 25 [V]
充電電圧
(室温時)
開放型バッテリー:14.4 V
密閉型バッテリー:14.1 V
周囲環境温度 -40〜+60 [℃]
温度補正 -28 [mV/℃]
負荷制御
(LOAD端子)
最大6Aまで
負荷切断電圧
/復帰電圧
11.5[V] / 12.6[V]
自己消費電流 6〜10 [mA]
外形寸法 縦55×横152
×厚34 [ mm ]
重 量 230[ g ]


◆SS-10L-12Vの仕様表(12V系用モデル)
製 品 名 ( 型 式 ) SS-10L-12V
メ ー カ ー 名 モーニングスター社
制 御 機 能 充・放電制御
定格充電
電流上限
10 [A]まで
適用システム
電圧
DC12V系専用
動 作 電 圧 DC10〜15 [V]
最大入力電圧 25 [V]
充電電圧
(室温時)
開放型バッテリー:14.4 V
密閉型バッテリー:14.1 V
周囲環境温度 -40〜+60 [℃]
温度補正 -28 [mV/℃]
負荷制御
(LOAD端子)
最大10Aまで
負荷切断電圧
/復帰電圧
11.5[V] / 12.6[V]
自己消費電流 6〜10 [mA]
外形寸法 縦55×横152
×厚34 [ mm ]
重 量 230[ g ]
◆SS-10L-24Vの仕様表(24V系用モデル)
製 品 名 ( 型 式 ) SS-10L-24V
メ ー カ ー 名 モーニングスター社
制 御 機 能 充・放電制御
定格充電
電流上限
10 [A]まで
適用システム
電圧
DC24V系専用
動 作 電 圧 DC20〜30 [V]
最大入力電圧 44 [V]
充電電圧
(室温時)
開放型バッテリー:28.8 V
密閉型バッテリー:28.2 V
周囲環境温度 -40〜+60 [℃]
温度補正 -56 [mV/℃]
負荷制御
(LOAD端子)
最大10Aまで
負荷切断電圧
/復帰電圧
23.0[V] / 25.2[V]
自己消費電流 6〜10 [mA]
外形寸法 縦55×横152
×厚34 [ mm ]
重 量 230[ g ]


◆SS-20L-12Vの仕様表(12V系用モデル)
製 品 名 ( 型 式 ) SS-20L-12V
メ ー カ ー 名 モーニングスター社
制 御 機 能 充・放電制御
定格充電
電流上限
20 [A]まで
適用システム
電圧
DC12V系専用
動 作 電 圧 DC10〜15 [V]
最大入力電圧 25 [V]
充電電圧
(室温時)
開放型バッテリー:14.4 V
密閉型バッテリー:14.1 V
周囲環境温度 -40〜+60 [℃]
温度補正 -28 [mV/℃]
負荷制御
(LOAD端子)
最大20Aまで
負荷切断電圧
/復帰電圧
11.5[V] / 12.6[V]
自己消費電流 6〜10 [mA]
外形寸法 縦55×横152
×厚34 [ mm ]
重 量 230[ g ]
◆SS-20L-24Vの仕様表(24V系用モデル)
製 品 名 ( 型 式 ) SS-20L-24V
メ ー カ ー 名 モーニングスター社
制 御 機 能 充・放電制御
定格充電
電流上限
20 [A]まで
適用システム
電圧
DC24V系専用
動 作 電 圧 DC20〜30 [V]
最大入力電圧 44 [V]
充電電圧
(室温時)
開放型バッテリー:28.8 V
密閉型バッテリー:28.1 V
周囲環境温度 -40〜+60 [℃]
温度補正 -28 [mV/℃]
負荷制御
(LOAD端子)
最大20Aまで
負荷切断電圧
/復帰電圧
23.0[V] / 25.2[V]
自己消費電流 6〜10 [mA]
外形寸法 縦55×横152
×厚34 [ mm ]
重 量 230[ g ]


ご参考資料

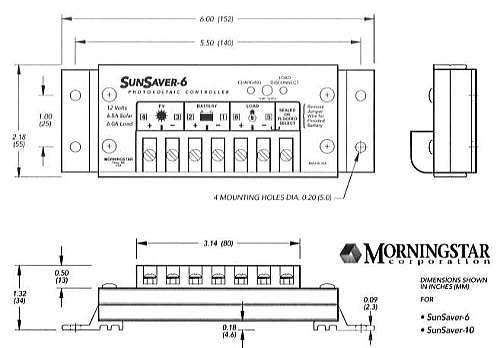

外形寸法図チャージコントローラーSSシリーズ寸法図
故障や製品不良事例が非常に少ない高品質のチャージコントローラーです。



品 番 品 名 価 格(税込み)
ECC-006 SS-6L-12V(最大6A、12V系用) \9,978-
\8,820-
ECC-010 SS-10L-12V(最大10A、12V系用) \15,223-
\13,500-
ECC-014 SS-10L-24V(最大10A、24V系用) \15,942-
\14,900-
ECC-020 SS-20L-12V(最大20A、12V系用) \21,292-
\17,800-
ECC-024 SS-20L-24V(最大20A、24V系用) \23,452-
\19,600-
