ノースパワーTOPページチャージコントローラー>TSシリーズ

チャージコントローラーTS-60
※写真はLCDディスプレー装着時
モーニングスター製チャージコントローラー
製品名 チャージコントローラーTSシリーズ
品番 ECC-***
メーカー モーニングスター社
主要仕様 充電制御・放電制御・転換負荷制御機能
製品名 価格(税込み)
TS-45(DC12V、24V、48V切替式) \38,800-
\34,200-
TS-60(DC12V、24V、48V切替式) \49,032-
\46,700-
LCDディスプレーメーター装着タイプ(TS-M-2) \21,384-
LCDディスプレーメーター遠隔設置タイプ(TS-RM-2)(ケーブル30m) \26,784-
リモートバッテリー温度センサー(ケーブル10m) \7,020-


DC12V、24V、48V系に使用できます。
充電制御・放電制御・転換負荷制御の各機能は、排他利用。
製品概要
チャージコントローラーTSシリーズは、多用途に使用可能なコントローラーで、PWMマイコン制御方式により、太陽電池、風力、水力発電などで得られる直流電力を効率よく充電できます。太陽電池と風力発電機などのハイブリッド発電システムに対しても転換負荷を利用して、バッテリーへの充電制御を行います。

太陽電池の充電制御は、バルク(フル)充電、PWM充電、フロート充電、均等化充電の4段階充電モードによりバッテリーへの充電を行います。また、オプションのバッテリーセンサーをご利用になれば、電池の温度を検知して充電電圧を自動調整します。

負荷放電制御は、バッテリーを過放電から保護するとともに、電圧が回復すると自動で再接続します。(任意電圧の設定が可能です。)

転換制御は、すべての独立電源システムに適用可能なバッテリー充電システムを構築することが出来る便利な機能です。TS-60をバッテリーに接続し、TSシリーズには適当な負荷を取り付けることで、バッテリー電圧が一定以上になった場合に、TSシリーズを介して接続された負荷に余分な電力を放電して(投げ捨てて)バッテリー電圧を一定に保つことが出来ます。接続する電力投げ捨て用の負荷としては、ホウロウ抵抗器などが適しています。

オプションで、LCDデジタルメータ表示が可能なディスプレイパネルを追加することが出来ます。充電状況、データ表示、充電電圧/電流UP/DOWNバーグラフ表示、警告/トラブル表示、設定チェック時内容表示、充電電流(Ah)、累積電力(Wh)の計測値を表示します。

本体に直接取り付けるタイプ(パネル装着型)と、離れた場所に設置するタイプ(ケーブル30m)がありますので、用途・使用環境に合わせてお選び下さい。

また、TSシリーズはマイナス温度環境でも運用が可能(マイナス40℃まで)です。気温の低い地域にはお勧めの機種となります。

TS-60は、容量がたっぷりの60A(TS-45は45Aまで)、各種電圧系に対応しておりますので、将来的にシステムを拡張する予定のある方にお勧めのチャージコントローラーです。

◆チャージコントローラーTSシリーズの仕様表
製 品 名 ( 型 式 ) TS-45 TS-60
メ ー カ ー 名 モーニングスター社
制 御 機 能 充電制御、放電制御、転換制御(切替設定)
適用システム電圧 DC12V、DC24V、DC48V系
ソーラー充電制御時
入力電流
45Aまで 60 Aまで
放電制御時
負荷電流
45Aまで 60Aまで
転換制御時
転換負荷電流
45Aまで 60Aまで
精度 12/24V : ≦0.1% +/- 50mV
48V : ≦0.1% +/- 100mV
最低稼動電圧 DC9 [V]
最大稼動電圧 DC68[V]
最大入力電圧 125 [V]
自己消費電流 本体 20mA以下LCDディスプレー7.5mA
充電電圧 ユーザー選択14V〜15V
フロート13.4V
均等化充電 0、14.2V〜15.3V
PWM電圧選択値による。
※均等化充電を実施するか否かは任意に選択可能。
24V = x 2 、48V = x 4
放電制御 ユーザー選択13.7V〜14.9V
フロート13.5V〜14.7V
PWM電圧選択値による。
均等化充電 0、14.0V〜15.2V
PWM電圧選択値による。
※均等化充電を実施するか否かは任意に選択可能。
24V = x 2、48V = x 4
ソーラー過電圧遮断/復帰 最大設定均等化充電電圧 +0.2V 復帰13.0V
加熱回路遮断/復帰 ソーラー遮断 95℃負荷/転換負荷遮断 90℃復帰 70℃
周囲環境温度 -40〜+50 [℃]
温度補正 -5mA /℃(要温度センサー)
補正温度範囲 -30℃〜+80℃
外形寸法 縦260.4×横127×厚71 [ mm ]
重 量 1,600[ g ]

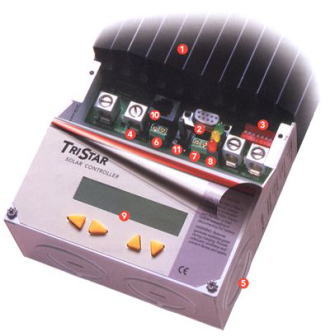

チャージコントローラーTS-60

1 周囲温度45℃までフル稼働を可能にした大型ヒートシンカー
堅実な設計ポリシーをベースとした高い信頼性、安全性

2 PC接続端子を装備(RS-232ケーブル接続)。PCでカスタム仕様設定、データの記録・蓄積、モニタリング等が可能
(モーニングスター社のWebsite にてソフト公開)

3 「DIPスイッチ」で充電電圧等の仕様を選択、或いはカスタム設定モードにしてPCで任意に仕様設定可能

4 ハイパワーを考慮した大型接続端子
(最大35mm2ケーブル接続可能)

5 十分なスペースを確保した打ち抜き式ケーブル配線溝

6 「バッテリー電圧センサーケーブル端子」装備。バッテリーの状態をより正確に検知(ケーブルはユーザーがご用意)

7 「リモート・バッテリー温度センサー端子」装備。バッテリーの周囲温度を検知して充電電圧を補正(オプション 要リモート・バッテリー温度センサー)

8 バッテリーの充電状況等を3つのLEDでビジュアル表示

9 2 x 16(15 x 63mm)LCDデイスプレイ装着可能。
(オプション。装着タイプ TS-M とリモートタイプ TS-RMあり) 充電状況、データ表示 充電電圧/電流UP/DOWNバーグラフ表示 警告/トラブル表示 設定チェック時内容表示 充電電流(Ah)、電力(Wh)累積表示

10 LCDメーター接続用 ピンジャック

11 マニュアルプッシュボタン
・設定のリセット ・バッテリーの均等化充電 ON/OFF ・負荷遮断/接続

ご参考資料

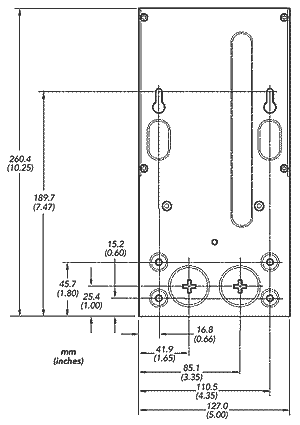

◆外形寸法図
チャージコントローラーTS-60図面
品 番 品 名 価 格(税込み)
ECC-045 TS-45(DC12V、24V、48V切替式) \38,800-
\34,200-
ECC-061 TS-60(DC12V、24V、48V切替式) \49,032-
\46,700-
ECC-062 LCDディスプレーメーター装着タイプ
TS-M-2
\21,384-
ECC-063 LCDディスプレーメーター
遠隔設置タイプ TS-RM-2
(ケーブル30m)
\26,784-
ECC-064 リモートバッテリー温度センサー
(ケーブル10m)
\7,020-
