備考：入力電圧DC12V/24V/48Vの3種類があります。
備考：出力電圧AC100V/200Vの2種類があります。
※出力電圧110、115、120、220、230、240Vacもございます。詳しくは弊社へお問い合わせください。
主な特徴
- 並列運転で出力拡張が可能です。
- 単相三線、三相四線電源システムの構築ができます。
- RS-232で電源のON/OFFや設定の表示ができます。
- 自動切替スイッチ（バイパスリレー）内蔵。
- 正弦波出力(歪率3％以下)。
- 外部接点でリモートコントロールが可能です。
- 負荷・温度連動型の冷却ファン。
- 豊富な保護回路を搭載。 入力高電圧、入力低電圧、過温度、過負荷、交流入力短絡、
逆接続(内部ヒューズ)、出力短絡、冷却ファン不具合検出
標準仕様 2500W/AC100V出力
| 連続出力 | 2500W | ||
| 最大出力(3分間) | 3000W | ||
| サージ電力(0.2秒以下) | 4000W | ||
| 出力波形(歪率) | 正弦波※1 | ||
| 最大効率 | 88% | 89% | 90% |
| 定格出力電圧 | 100/110/115/120Vac±3% | ||
| 周波数 | 50/60Hz±0.1% | ||
| 定格DC入力電圧 | 12Vdc | 24Vdc | 48Vdc |
| DC入力電圧範囲 | 10.0〜16.0Vdc | 20.0〜32.0Vdc | 40.0〜64.0Vdc |
| 無負荷電流 | ＜2.9A | ＜1.4A | ＜0.8A |
| パワーセーブモード | 0.9A | 0.35A | 0.3A |
| AC入力電圧範囲 | 100/110/115/120Vac±12.5% | ||
| 選択周波数 | 50/60Hz | ||
| 同期周波数 | 47?57/53?63Hz | ||
| ブレーカー | 35A | ||
| 標準自動切替スイッチ | インバータ→ACバイパス 4msec以下 ACバイパス→インバータ 4msec以下または16~50msec |
||
| 入力保護 | 逆接続(ヒューズ)、低電圧、高電圧、AC過電流(ブレーカー) | ||
| 出力保護 | 短絡、過負荷、過温度、過電圧 | ||
| 動作温度範囲 | -20〜60℃※2 | ||
| 湿度 | 〜90% RH(結露無きこと) | ||
| 安全規格 | UL458 | - | |
| EMC規格 | FCC Class B | ||
| リモートコントローラ※3 | CR-6 / CR-8 / CR-10 | CR-8 / CR-10 | |
| 冷却 | 負荷、湿度連動ファン | ||
| 寸法 | W283×H128×D436(mm) | ||
| 重量 | 8kg | ||
●RoHS指令対応
※1 歪率3％以下 定格、抵抗負荷時 出力電圧が110Vのみ3.45％以上です。
※2 40℃以上で出力が減少します。ディレーティングカーブをご参照下さい。
※3 リモートコントローラは別売のオプションです。
2500W/200V出力
| 連続出力 | 2500W | ||
| 最大出力(3分間) | 3000W | ||
| サージ電力(0.2秒以下) | 4000W | ||
| 出力波形(歪率) | 正弦波※4 | ||
| 最大効率 | 88% | 88% | 90% |
| 定格出力電圧 | 200/220/230/240Vac±3% | ||
| 周波数(SW切換) | 50/60Hz±0.1% | ||
| 定格DC入力電圧 | 12Vdc | 24Vdc | 48Vdc |
| DC入力電圧範囲 | 10.0〜16.0Vdc | 20.0〜32.0Vdc | 40.0〜64.0Vdc |
| 無負荷電流 | ＜3.6A | ＜1.8A | ＜1A |
| パワーセーブモード | 1.1A | 0.7A | 0.4A |
| AC入力電圧範囲 | 200/220/230/240Vac±12.5% | ||
| 選択周波数 | 50/60Hz | ||
| 同期周波数 | 47?57/53?63Hz | ||
| ブレーカー | 20A | ||
| 標準自動切替スイッチ | インバータ→ACバイパス 4msec以下 ACバイパス→インバータ 4msec以下または16~50msec |
||
| 入力保護 | 逆接続(ヒューズ)、低電圧、高電圧、AC過電流(ブレーカー) | ||
| 出力保護 | 短絡、過負荷、過温度、過電圧 | ||
| 動作温度範囲 | -20〜60℃※5 | ||
| 湿度 | 〜90% RH(結露無きこと) | ||
| 安全規格 | EN60950-1 | ||
| EMC規格 | EN55014-1,-2,EN61000-3-2,-3, EN61204-3,EN61000-6-1,-2,-3,-4 |
||
| eマーク | CISPR 25; ISO11452-2; ISO 7637-2 |
||
| リモートコントローラ※6 | CR-6 / CR-8 / CR-10 | CR-8 / CR-10 | |
| 冷却 | 負荷、湿度連動ファン | ||
| 寸法 | W283×H128×D436(mm) | ||
| 重量 | 8kg | ||
●RoHS指令対応
※4 歪率3％以下 定格、抵抗負荷時 出力電圧が230Vのみ3.45％以上です。
※5 40℃以上で出力が減少します。ディレーティングカーブをご参照下さい。
※6 リモートコントローラは別売のオプションです。
◆仕様及び外観は、改良のため予告無く変更することがあります。

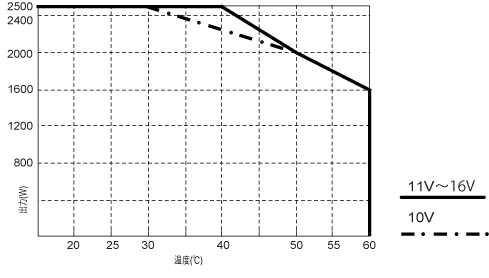

ディレーティングカーブ
ダウンロード
標準仕様 3500W/100V出力
| 連続出力 | 3500W | ||
| 最大出力(3分間) | 4500W | ||
| サージ電力(0.2秒以下) | 6000W | ||
| 出力波形(歪率) | 正弦波※1 | ||
| 最大効率 | 90% | 90% | 91% |
| 定格出力電圧 | 100/110/115/120Vac±3% | ||
| 周波数(SW切換) | 50/60Hz±0.1% | ||
| 定格DC入力電圧 | 12Vdc | 24Vdc | 48Vdc |
| DC入力電圧範囲 | 10.0〜16.0Vdc | 20.0〜32.0Vdc | 40.0〜64.0Vdc |
| 無負荷電流 | ＜2.9A | ＜1.4A | ＜0.8A |
| パワーセーブモード | 1.4A | 0.5A | 0.5A |
| AC入力電圧範囲 | 100/110/115/120Vac±12.5% | ||
| 選択周波数 | 50/60Hz | ||
| 同期周波数 | 47?57/53?63Hz | ||
| ブレーカー | 35A | ||
| 標準自動切替スイッチ | インバータ→ACバイパス 4msec以下 ACバイパス→インバータ 4msec以下または16~50msec |
||
| 入力保護 | 逆接続(ヒューズ)、低電圧、高電圧、AC過電流(ブレーカー) | ||
| 出力保護 | 短絡、過負荷、過温度、過電圧 | ||
| 動作温度範囲 | -20〜60℃※2 | ||
| 湿度 | 〜90% RH(結露無きこと) | ||
| 安全規格 | UL458 | - | |
| EMC規格 | FCC Class B | ||
| リモートコントローラ※3 | CR-6 / CR-8 / CR-10 | CR-8 / CR-10 | |
| 冷却 | 負荷、湿度連動ファン | ||
| 寸法 | W283×H128×D496(mm) | ||
| 重量 | 10kg | ||
●RoHS指令対応
※1 歪率3％以下 定格、抵抗負荷時 出力電圧が110Vのみ3.45％以上です。
※2 40℃以上で出力が減少します。ディレーティングカーブをご参照下さい。
※3 リモートコントローラは別売のオプションです。
3500W/200V出力
| 連続出力 | 3500W | ||
| 最大出力(3分間) | 4500W | ||
| サージ電力(0.2秒以下) | 6000W | ||
| 出力波形(歪率) | 正弦波※4 | ||
| 最大効率 | 90% | 91% | 91% |
| 定格出力電圧 | 200/220/230/240Vac±3% | ||
| 周波数(SW切換) | 50/60Hz±0.1% | ||
| 定格DC入力電圧 | 12Vdc | 24Vdc | 48Vdc |
| DC入力電圧範囲 | 10.0〜16.0Vdc | 20.0〜32.0Vdc | 40.0〜64.0Vdc |
| 無負荷電流 | ＜3.6A | ＜1.8A | ＜1A |
| パワーセーブモード | 1.4A | 0.5A | 0.5A |
| AC入力電圧範囲 | 200/220/230/240Vac±12.5% | ||
| 選択周波数 | 50/60Hz | ||
| 同期周波数 | 47?57/53?63Hz | ||
| ブレーカー | 20A | ||
| 標準自動切替スイッチ | インバータ→ACバイパス 4msec以下 ACバイパス→インバータ 4msec以下または16~50msec |
||
| 入力保護 | 逆接続(ヒューズ)、低電圧、高電圧、AC過電流(ブレーカー) | ||
| 出力保護 | 短絡、過負荷、過温度、過電圧 | ||
| 動作温度範囲 | -20〜60℃※5 | ||
| 湿度 | 〜90% RH(結露無きこと) | ||
| 安全規格 | EN60950-1 | ||
| EMC規格 | EN55014-1,-2,EN61000-3-2,-3, EN61204-3,EN61000-6-1,-2,-3,-4 |
||
| eマーク | CISPR 25; ISO11452-2; ISO 7637-2 |
||
| リモートコントローラ※6 | CR-6 / CR-8 / CR-10 | CR-8 / CR-10 | |
| 冷却 | 負荷、湿度連動ファン | ||
| 寸法 | W283×H128×D496(mm) | ||
| 重量 | 10kg | ||
●RoHS指令対応
※4 歪率3％以下 定格、抵抗負荷時 出力電圧が230Vのみ3.45％以上です。
※5 40℃以上で出力が減少します。ディレーティングカーブをご参照下さい。
※6 リモートコントローラは別売のオプションです。
◆仕様及び外観は、改良のため予告無く変更することがあります。

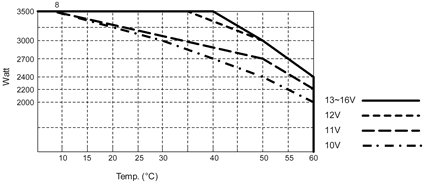

ディレーティングカーブ
ダウンロード
◆仕様及び外観は、改良のため予告無く変更することがあります。
品 番 |
型式/入力電圧 | 価格 (税込） |
入力電圧と出力電圧を選択 |
| ESD-25** | SD2500 |
\280,000- | |
ESD-252** |
SD2500 |
\280,800- | |
| ESD-35** | SD3500 AC100V出力 |
\350,000- | |
| ESD-352** | SD3500 AC200V出力 |
\350,000- | |
※出力電圧110、115、120、220、230、240Vacもございます。詳しくは弊社へお問い合わせください。
