| 製品名 | 電菱製正弦波DC-ACインバーター |
| メーカー | 電菱 |
| 主要仕様 | 正弦波出力 |
備考：入力電圧DC24V/48Vの2種類があります。
SRシリーズの主な特徴
高効率

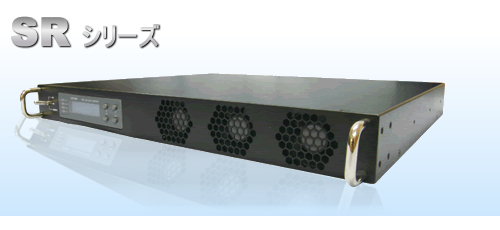

■1U、19インチラックマウント式
1U、19インチラックマウントサイズの強固な筐体で連続出力1000Wを実現。
通信機器の電源に最適なインバータです。
■バイパス回路内蔵
AC入力が正常な場合、ACバイパス回路を通して出力を供給します。
■出力モード選択可能
AC入力バイパスモードとDC-ACインバータモードを選択できます。※
■RS-232Cインターフェイスで操作可能
パソコンと接続でき、操作の幅を広げます。
※ACバイパスモード
AC出力電力はACバイパス回路を通して供給します(初期設定)。AC入力が遮断されると、出力はDC→ACインバータモードへ切り換わります(切換時間：約9msec)。AC入力が回復すると、ACバイパス回路に復帰します。
※DC-ACインバータモード
バッテリーなどのDC電源からインバータを通してAC出力を供給します。DC電源またはインバータの不具合が起きると、バイパスモードに出力電力を切り替えます(切換時間：約7msec)。DC入力電源が回復するとシステムはDC-ACインバータモードに復帰します。
| 項目 | 内容 | |
|---|---|---|
| 型式 | SR1000-124 | SR1000-148 |
| 定格入力電圧 |
24Vdc
|
48Vdc
|
| 入力高電圧保護 |
30〜34Vdc
|
60〜68Vdc
|
| 入力低電圧保護 |
18〜22Vdc
|
36〜44Vdc
|
| 入力電圧範囲 |
18〜34Vdc
|
36〜68Vdc |
| 無負荷電流 |
0.68A
|
0.44A
|
|
連続出力
|
1000W
|
|
|
最大出力(3分間)
|
1150W
|
|
|
サージ電力
|
2000W
|
|
|
周波数(変更可能)
|
50/60Hz±0.05%
|
|
| 定格出力電圧 |
97〜123Vac(選択可能)
|
|
|
効率(全負荷)
|
87%
|
88%
|
| 短絡保護 |
可
|
|
| 出力波形 |
正弦波(歪率2%以下)
|
|
|
LCDパネル
|
キーパッド操作LCDパネル
|
|
|
LEDインジケータ |
赤/オレンジ/緑色LED
|
|
|
リモート制御
|
インバータオン/オフ操作
|
|
| 入力保護回路 |
入力高電圧、入力低電圧、逆接続(ヒューズ)
|
|
| AC出力保護回路 |
過負荷、回路短絡
|
|
|
AC入力保護回路
|
12Aブレーカー
|
|
| 運転保護回路 |
運転停止(内部温度65℃以上)
|
|
| リレー仕様 |
12A/250Vac
|
|
| バイパスリレー |
オンラインモード/オフラインモード切換可
|
|
|
切換時間
|
ACバイパスモード(オフラインモード)：9ms以下
|
|
|
DCからACインバータモード(オンラインモード)：7ms以下
|
||
|
安全規格
|
Meet UL60950
|
|
|
EMC規格
|
FCC Class B
|
|
|
動作温度範囲
|
0〜50℃(全負荷時)
|
|
|
-30〜70℃(保存時)
|
||
|
冷却ファン
|
警告ブザー、ドライ接点(不具合時)
|
|
|
温度55℃以上または負荷30%以上
|
||
|
温度45℃以下かつ負荷20%以下
|
||
|
寸法
|
483×44×345(mm)
|
|
|
重量
|
5.8kg
|
|
| 外形寸法図 | →SRシリーズの取扱説明書(PDFファイル) →SR1000の外形寸法図(PDFファイル) |
|
品 番 |
型式/入力電圧 | 価格(税込み) | |
| ESR-124 | SR1000/24V入力 | \210,600- | |
| ESR-148 | SK1000/48V入力 | \210,600- | |
