備 考：入力電圧DC12V/24V/48Vの3種類があります。

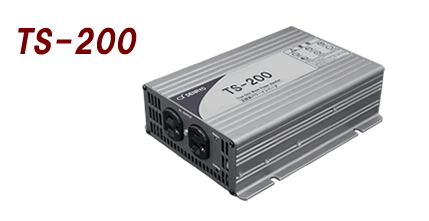

製品特徴
- 400Ｗの高いサージ電力
- 正弦波出力(歪率3%以下)
- 出力電圧・周波数スイッチ切換可
- 広い動作温度範囲
- ファンレス・対流冷却
- リモート制御機能内蔵
- 動作状態を示すLED表示
- 入力高電圧、入力低電圧、過温度、過負荷、逆接続(ヒューズ)、回路短絡保護
標準仕様
| 連続出力 | 200W | ||
| 最大出力 | 230W：3分間／300W：10秒／400W：30サイクル | ||
| サージ電力 | 400W | ||
| 定格入力電圧 | 12Vdc | 24Vdc | 48Vdc |
| 定格出力電圧 | 100（初期値）／110／115／120Vac（切換可） | ||
| 周波数 | 60±0.1Hz（初期値）50／60Hz（切換可） | ||
| 出力波形※1 | 正弦波(歪率3%以下) | ||
| 効率(平均値)※1 | 86% | 87.5% | 88% |
| 無負荷時待機電力(平均値） | 1.25A | 0.63A | 0.32A |
| OFFモード消費電流 | ≦1mA | ||
| 入力電圧範囲※2、3 | 10.5〜15Vdc | 21〜30Vdc | 42〜60Vdc |
| 保護回路 | 入力高電圧、入力低電圧、過温度、過負荷、 回路短絡、逆接続(ヒューズ) |
||
| 安全規格 | UL458準拠 | ||
| EMC規格 | FCC Class A | ||
| 耐振 | 10〜500Hz、3G 10min./ 1cycle、60分 XYZ各方向 | ||
| 耐圧 | DC入力?AC出力：3.0kVac AC出力?シャーシグラウンド：1.5kVac |
||
| 動作温度範囲※3 | -10℃〜+35℃（定格負荷）、+60℃（50％負荷） | ||
| 保存温度、湿度範囲 | -30℃〜+70℃、10〜95％RH | ||
| 冷却 | 対流冷却 | ||
| 寸法 | 205×158×59mm (L×W×H) | ||
| 重量 | 1.63kg | ||
◆仕様及び外観は、改良のため予告無く変更することがあります。
※1 歪率、効率の測定条件：200W線形負荷、入力電圧13V/26V/52V
※2 電圧値の誤差範囲は、112：±0.5V、124：±1V、148：±2V

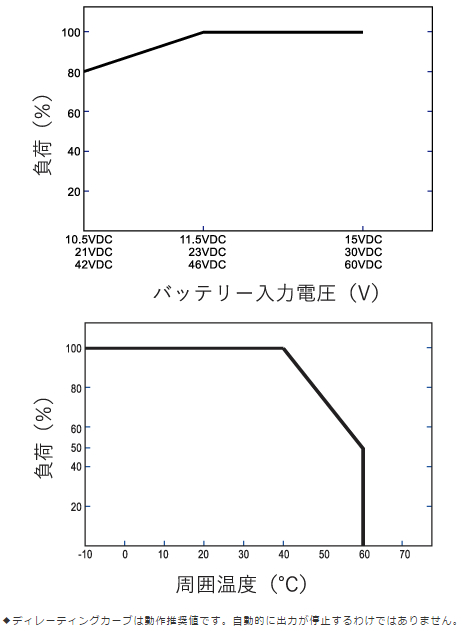

※3 下記ディレーティングカーブをご参照ください。
品 番 |
型式/入力電圧 | 価格(税込み) | |
| ETS-20012 | TS-200-112A | \32,670- | |
| ETS-20024 | TS-200-124A |
\32670- | |
| ETS-20048 | TS-200-148A |
||

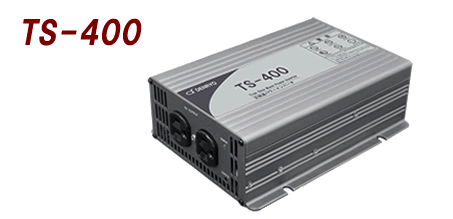

製品特徴
- 800Ｗの高いサージ電力
- 正弦波出力(歪率3%以下)
- 出力電圧・周波数スイッチ切換可
- 広い動作温度範囲
- 負荷連動ファン
- リモート制御機能内蔵
- 動作状態を示すLED表示
- 入力高電圧、入力低電圧、過温度、過負荷、逆接続(ヒューズ)、回路短絡保護
標準仕様
| 連続出力 | 400W | ||
| 最大出力 | 460W：3分間／600W：10秒／800W：30サイクル | ||
| サージ電力 | 800W | ||
| 定格入力電圧 | 12Vdc | 24Vdc | 48Vdc |
| 定格出力電圧 | 100（初期値）／110／115／120Vac（切換可） | ||
| 周波数 | 60±0.1Hz（初期値）50／60Hz（切換可） | ||
| 出力波形※1 | 正弦波(歪率3%以下) | ||
| 効率(平均値)※2 | 84.5% | 86% | 87% |
| 無負荷時待機電力(平均値） | 1.25A | 0.63A | 0.32A |
| OFFモード消費電流 | ≦1mA | ||
| 入力電圧範囲※3、4 | 10.5〜15Vdc | 21〜30Vdc | 42〜60Vdc |
| 保護回路 | 入力高電圧、入力低電圧、過温度、過負荷、 回路短絡、逆接続(ヒューズ) |
||
| 安全規格 | UL458準拠 | ||
| EMC規格 | FCC Class A | ||
| 耐振 | 10〜500Hz、3G 10min./ 1cycle、60分 XYZ各方向 | ||
| 耐圧 | DC入力?AC出力：3.0kVac AC出力?シャーシグラウンド：1.5kVac |
||
| 動作温度範囲※4 | -10℃〜+40℃（定格負荷）、+60℃（50％負荷） | ||
| 保存温度、湿度範囲 | -30℃〜+70℃、10〜95％RH | ||
| 冷却 | 温度連動ファン | ||
| 寸法 | 205×158×67mm (L×W×H) | ||
| 重量 | 1.73kg | ||
◆仕様及び外観は、改良のため予告無く変更することがあります。
※1 歪率の測定条件：400W線形負荷、入力電圧13V/26V/52V
※2 効率の測定条件：300W線形負荷、入力電圧13V/26V/52V
※3 電圧値の誤差範囲は、112：±0.5V、124：±1V、148：±2V
※4 下記ディレーティングカーブをご参照ください。
| 品番 |
型式/入力電圧 | 価格(税込み) | |
| ETS-40012 | TS-400-112A | \35,090- | |
| ETS-40024 | TS-400-124A |
||
| ETS-40048 | TS-400-148A |
||
