ノースパワーTOPページ配線設置用部材>単管パイプ用固定ステー

ソーラーパネル固定用部材

製品名 単管パイプ用固定ステー
品番 SNP-001
メーカー ノースパワー
主要仕様 ソーラーパネル固定用部材
品 番 品 名 価 格(税込み)

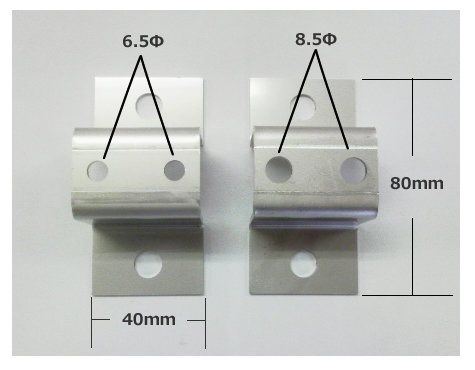

SNP-001 単管パイプ用パネル固定ステー2個セット
(外径48.6φパイプ用、SUS304製)
ソーラーパネル設置用穴φ6.5
\2,469円
SNP-002 単管パイプ用パネル固定ステー2個セット
(外径48.6φパイプ用、SUS304製)
ソーラーパネル設置用穴φ8.5
\2,469円

製品概要

ソーラーパネルの架台と言えば、アマチュア界では、アングル材利用が一般的ですが、単管パイプの利用もお勧めです。

建設現場などで足場パイプとして多用されている通称『単管パイプ』は、アングル材よりも安価で、何倍もの強度がありますので、これを利用しない手はありません。しかし、アングル材と違って、単管パイプにはパネルを取り付けるための穴が開いていないため、利用しづらかったのも事実。そこで、単管パイプ用のソーラーパネル取付ステーの登場です。

凸型のステーをU字ボルトで単管パイプにしっかり固定します。がっちりと噛み合いますので、空回りすることはありません。凸型ステーの上部には、パネルを取り付けるためのボルト用の穴があいていますので、この穴とソーラーパネルのボルト用穴に、M5〜M6のボルトを通して固定します。
穴のサイズは、M6用ですが、ドリルで穴を拡げることも出来ます。
(シャープ84Wソーラーパネルは、M8ボルトにて固定)
(ソーラーパネルKCシリーズは、M6ボルトにて固定)※KC32T-02を除く

ステーは、錆びの心配が不要で強度も充分なステンレス(SUS304)製です。ダブルのU字ボルト(メッキ仕上げ)と頑丈なステーで固定することにより、パネルをしっかりと固定することが出来ます。

パネルを固定する際には、最低でも4箇所以上にステーを使って固定してください。80W以上の大型パネルの場合には、6箇所、あるいは8箇所を固定することをお勧めいたします。

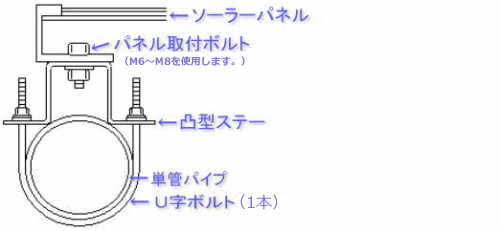

ソーラーパネル固定方法

※現在のU字ボルトは一本になります。以前のU字ボルトよりも太く強固になっております。





品 番 品 名 価 格(税込み)
SNP-001 単管パイプ用パネル固定ステー2個セット
(外径48.6φパイプ用、SUS304製)
ソーラーパネル設置用穴φ6.5
\2,469円
SNP-002 単管パイプ用パネル固定ステー2個セット
(外径48.6φパイプ用、SUS304製)
ソーラーパネル設置用穴φ8.5
\2,469円
