| 風力発電機AIR DOLPHIN Mark-Zero ただ今、パッケージ販売とさせていただいております。 |
||
製品概要
世界に誇る小型風力発電機ブランドのゼファー社が、このたび世に送り出したパワーアシスト機能付き風力発電機AIR DOLPHIN Mark-Zeroです。
超軽量設計の1kW機の中に最新のパワーマネージメントシステムを導入しました。
製品特徴
本製品は、他製品と比較して次のような特徴があります。
- 既存の500Wクラスとほぼ同等の重量まで軽量化
- 新開発ラダーにより風向きの急激な変化にも対応
- パワーアシスト方式により、僅かな風も逃しません。
新パワーマネージメントシステム
高い発電効率と安全性の確保に役立ちます。
- 無停止連続出力運転
- エアドルフィンでは、定格出力1kW(12.5m/s)は、単なる出力の通過点と位置づけて、2.5〜3kW(20m/s以上)を出力します。さらに暴風域(20〜50m/s)では、ローター回転数を下げながら、風速50m/sまでノンストップで発電します。これにより稼働率が向上し、発電量を増加させることができます。
- 安全制御
- エレクトリカルABSブレーキ、発電機温度、電子部品温度、異常振動、過出力、過電圧、過回転、ナンセンス仕様などの諸条件に対して、適切な出力制御を施すことにより自己破壊を防ぎます。
- 高効率運転
- 広い風速帯幅において高効率発電を実現するために、マルチスタガ方式ローターの特性にマッチしたプログラミング制御を行います。広風速域対応翼形、高効率発電機、それらをマッチングしたパワー マネージメントシステム方式を独自に開発しました。
- 充電管理
- 独立電源として使用する場合を想定した蓄電池充電管理機能は、3ステップ充電を基本とし、100A以上の大電流、電線長補正、温度補正など、極寒から熱帯までのあらゆる使用条件想定した制御が行われます。
| 項 目 | 仕 様 |
| 製品名称 | エアドルフィン AIR DOLPHIN |
| ローター直径 | 1800mm |
| ブレード枚数 | 3枚 |
| 定格出力 | 1000W (定格風速12.5m/s時) |
| 出力電圧 | DC24V系 |
| 発電機形式 | 永久磁石３相同期発電機 |
| 本体重量 | 約17.5kg |
| 材質 | ブレード：カーボンファイバー 本体：アルミダイキャスト |
| 耐風速強度 | 風速65m/s |
| 強風対策 | ノンストップ出力制御(ストール運転モード含む) |
| 適合支柱径 | 外径48.6mm |
| 推奨バッテリー | 500Ah以上 |
| 備考 | |

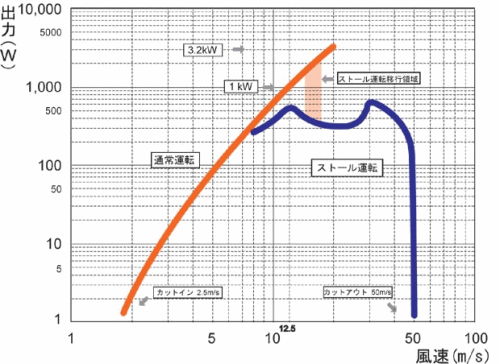

AIRDOLPHIN Mark-Zero 出力特性
カットイン：発電を開始する風速
カットアウト：ロータの回転を止め発電を停止する風速
ストール運転：強風時でも失速制御でローターを止めることなく発電させる運転モード。
ご参考資料

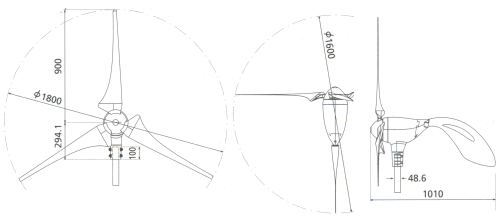

AIRDOLPHIN外形図(単位：mm)

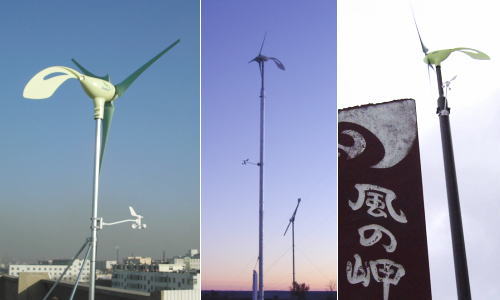

設置イメージ図
| 品 番 | 品 名 |
| ECO-Z1000 | 風力発電機エアードルフィン AIRDOLPHIN Mark-Zero |
| ECO-Z1090 | エアードルフィン用タワーキット3.5m |
| ECO-Z1091 | エアドルフィン用ナイフスイッチ※ |
| ECO-Z1092 | エアドルフィン用ヒューズ(150A)※ |
| ECO-Z1093 | リモートモニタRM-1000 |
| ECO-Z1094 | 風向風速計AM-10 |
※こちらの製品は、手に入りにくい製品ですので、セットでのご購入をお勧めします。

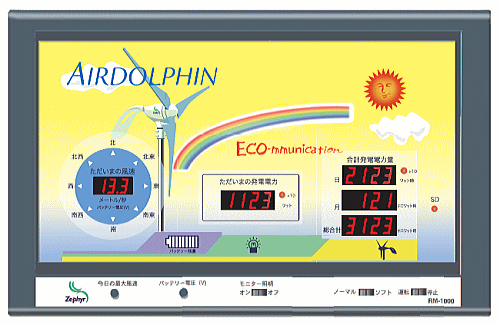

リモートモニター RM-1000イメージ
リモートモニタRM-1000は小型風力発電機エアドルフィン用に開発されたリモートコントロール装置です。
本製品があれば、発電電力表示(瞬時電力)の他に発電量(日/月/総)の積算量が1目でわかります。
またデータ蓄積も可能で、データ収集等を行いたい場合は、本製品を使う事により容易にそれが可能です。(LAN、USB、MMCカード等でPCに受け渡し)
外形寸法
横240×縦152×厚み47.2mm
主な表示内容
発電電力(W)表示(リアルタイム)、風力発電積算量(Wh)(日/月/総)
バッテリー電圧の表示(LEDバーグラフ)
オプションの風向・風速計をつけることにより、風向風速の表示が可能。
